塾長です。
少し前になりますが、とある中学２年生の保護者様から、数学のグラフについて相談を受けました。
おそらく、同じ疑問をお持ちの方も多いかと思います。
冬休みの宿題や冬期講習で復習すると思いますが、実は高校生でも分かってない場合が多いです。
納得できないグラフ
次のようなご相談でした。
中２の息子が「数学のグラフが分からない」と言っています。
例えば、x=1 のグラフが描けません。
「縦一直線だよ」と教えても納得できないようです。
学校の先生に聞いても、塾の先生に聞いても、分からないそうです。
どうやって教えたらよいでしょうか？
なぜ？
どうして？？
疑問に感じたことを納得するまで考える姿勢、とても大切です。
なかなか優秀ですね！
そこで、
「なぜ ｘ=1 が縦線になるのか？」
について説明します。
まずは「イメージ」から入ります。直観力（センス）を養うことも大切です。
ｘではなく、ｘとｙ
数学のグラフを考えるとき、最初に確認することは何でしょう？
実は無意識のうちに選択しているのが「軸の本数」です。
「数直線の本数」と言い換えてもOKです。
まず、変数がｘだけの場合、つまりｘ軸だけの場合を考えましょう。
これは１本の数直線と同じです。

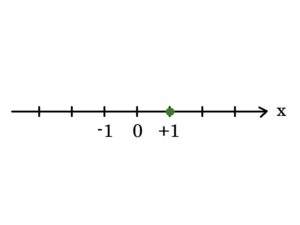

よって「ｘ＝１」のグラフは以下のような緑の「点」になります。
このｘ軸の数直線の中には、数が隙間なく並んでいます。
+1の横には+1.1がありますが、それらの間にも +1.01 や +1.0098 などが無数に存在しています。
その中で+1だけが選択されている、という状態を描いたのが上のグラフです。
この数直線の上下には何もありません。
細い一本橋の様なもので、左右には進めますが、上下に足を踏み外せば奈落の底です。
ただし、橋と違うのは「硬さ」という概念がありません。数が並んでいるだけですからね。
つまり、ｘ軸の数直線は、どこまでも伸ばせると考えてOKです。
左右だけでなく、上下にも伸びるのがポイントです。
さて、中１の比例や反比例、中２の１次関数などでは、ｘとｙの２文字を使います。
つまりｘ軸とｙ軸の２本のグラフになるわけです。
そこで上のグラフでｙ軸をニョキニョキっと生やしましょう。
上のグラフでは、まだｘ軸の上下が未使用でした。
ｘ軸の上下には、まだ数を並べる余白が空いていますから、ｙ軸を上下に生やします。
そこでｘ軸を上下にビヨーンと引っ張って伸ばします。

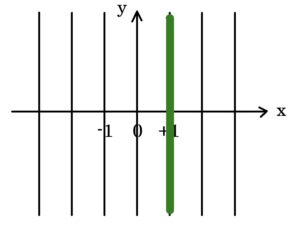

すると以下のようになるでしょう。
ｘ軸の目盛りの罫線も一緒に引き伸ばされるイメージです。
ここでｙ軸の目盛りの罫線をどうするか考えましょう。

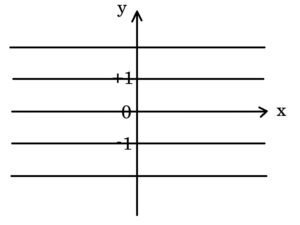

先にｙ軸を描いて、その横にｘ軸を生やした場合は次のようになりますから、
ｙ軸の罫線は横に引き伸ばされるというイメージです。
ｘ軸とｙ軸のどちらが偉いということはないので、どちらの罫線も採用します。
よって方眼紙のような罫線になります。

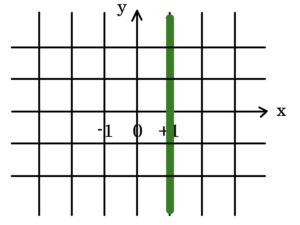

こうして「ｘ＝１」は以下のようなグラフになるわけです。

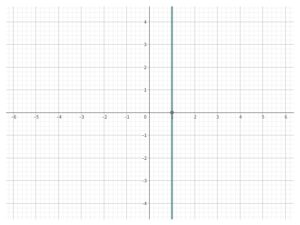

清書するとこうなります。
ちなみに、３つ目のｚ軸も追加するとどうなるでしょうか？
左右がｘ軸、上下がｙ軸ですから、前後をｚ軸にしましょう。

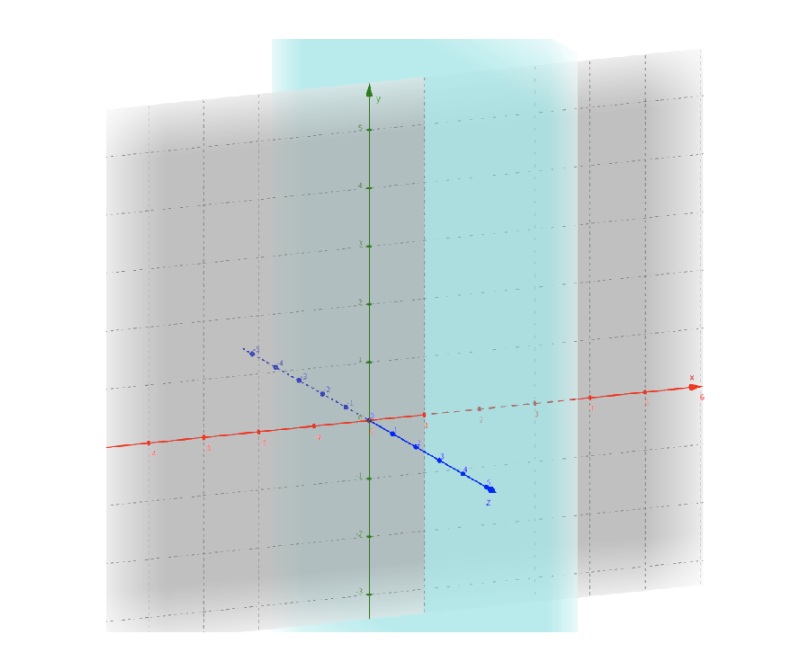

上のグラフを前後に伸ばしてｚ軸を生やすと、次のようになります。
ｘ＝１は上の水色の平面です。
つまり立体のグラフでは、ｘ＝１は平面になります。
だいたい直感的にはこんなイメージです。
しかし、ちゃんとした説明にはなっていないため、もうすこし説明を続けます。
グラフは点の集まり
中学１年生の数学で、比例や反比例を学ぶ前に「関数の定義」を教わったはずです。
「ｙがｘの関数」であるとは、
「ｘの値を決めると、それに対応してｙの値がただ１つに決まる関係」のことである。
何よりもまず、こうした定義をしっかり覚えることが大切です。
成績が伸び悩む生徒は、こうした教科書の基本を覚えず、問題集だけをひたすら解いているケースが多いです。
実際、関数のグラフは関数の定義に沿って描かれるのです。
いくつか例を挙げて描いてみましょう。
ｙ＝３ｘのグラフ
比例の式 y=3x を例に、関数の定義にそってグラフを描いてみましょう。
つまり、次の手順でグラフを描いていきます。
- ｘの値を何か１つ決めると、それに応じてｙの値も１つ決まる。
- そのｘ、ｙの値を座標の点としてグラフに描く。
- １に戻って繰り返す。
上の手順は難解でも繰り返すことができます。
試しに、ｘを0.25ずつ変えて、何個か (x, y) の座標を求めて描いてみましょう。
| x | -2 | -1.75 | -1.5 | -1.25 | -1 | -0.75 | -0.5 | -0.25 | 0 | 0.25 | 0.5 | 0.75 | 1 | 1.25 | 1.5 | 1.75 | 2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| y | -6 | -5.25 | -4.5 | -3.75 | -3 | -2.25 | -1.5 | -0.75 | 0 | 0.75 | 1.5 | 2.25 | 3 | 3.75 | 4.5 | 5.25 | 6 |

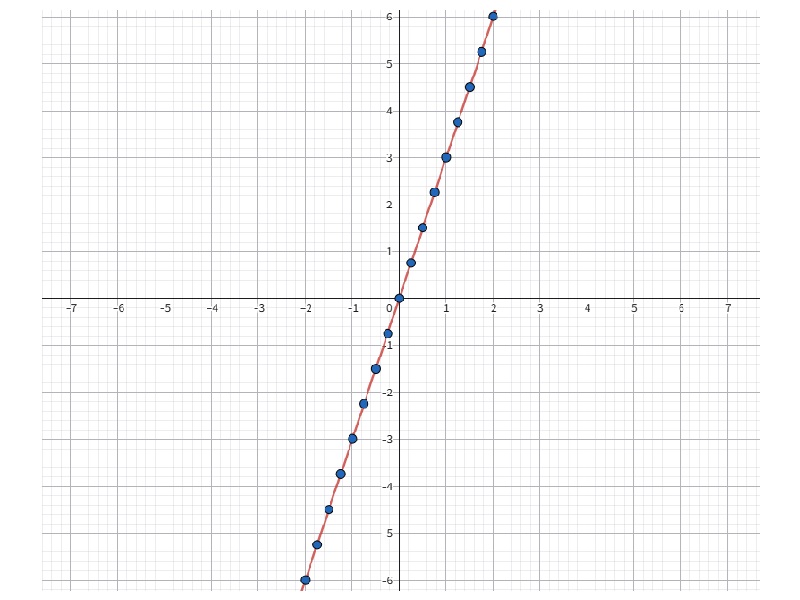

これをグラフ上に描くと、下図の点列部分のようになります。
さらに無限に繰り返すことができますから、グラフ上に描かれる点も無限に増えていきます。
やがて点と点がつながって、下図の赤い直線のグラフになっていきます。
つまり「グラフは点の集まり」ということです。
ｙ＝１のグラフ
同様に考えて、今度は関数 y=1 のグラフを描いてみましょう。
ｘの値を何か１つ決めても、ｙの値は常に１ですから、以下のようになります。
| x | -2 | -1.75 | -1.5 | -1.25 | -1 | -0.75 | -0.5 | -0.25 | 0 | 0.25 | 0.5 | 0.75 | 1 | 1.25 | 1.5 | 1.75 | 2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| y | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |

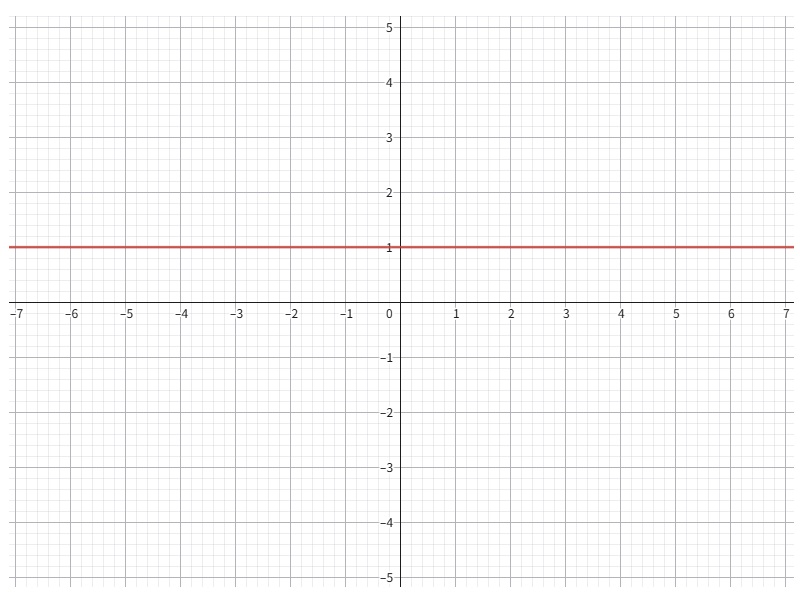

この表をもっと細かくしていけば、やがてグラフは下図のようになります。
ｘ＝１のグラフ・・・
さて、いよいよ x=1 のグラフを考えたいのですが・・・できません！
ｘ＝１ですから、ｘの値は１としか決められません。
しかも、対応するｙの値が不明です。
ｘ＝１という式には、ｙをどうするか書かれていません。
| x | 1 |
|---|---|
| y | ？ |
つまり、x=1 は「ｙはｘの関数」ではないのです。
これではグラフが描けません。
困りました。
どうしましょう・・・
関数ではなく方程式
ここで教科書に戻りましょう。
x=1 や y=1 のグラフは中学２年生で習います。
中学２年生の教科書を開いて、その単元のタイトルをあらためて確認してみると・・・
方程式とグラフ
「二元一次方程式 $ax+by=c$ のグラフについて考えましょう。」
とあります！
おや？
関数ではありません。
方程式です。
- 関数のグラフ
- 方程式のグラフ
という２つの言葉が出てきましたが、ｘ＝１のグラフは「方程式のグラフ」として習うのでした。
いつのまにか話が変わっていました。
教科書のタイトル、めちゃ大事です。
ここで、ｘ＝１は
二元一次方程式 $ax+by=c $ $ (a=1, b=0, c=1)$
すなわち
$x+0y=1$
と見ています。つまり、
$x, y$ の二元一次方程式 $x+0y=1$ の解をグラフに描きましょう。
という話に変わったのでした。
二元一次方程式は、ｘの値１つとｙの値１つの組（座標）が１つの解となります。
つまり、
- ｘ＝１ という式には文字ｙも隠れている
- ｘとｙの値の両方をワンセットで同時に考えるべき
ということです。
そこで、$x+0y=1$ を満たす $x, y$ の値の組み合わせを考えましょう。
ｙの係数はゼロですから、ｙに何を代入してもｙの項は０になります。
つまり解 (x, y) は次のように、
$ \dots, (1, -5), (1, -4), (1, -3), (1, -2), (1, -1), (1, 0), (1, 1), (1, 2), (1, 3), (1, 4), (1, 5), \dots$
などなど、何個でも考えられます。
解がいくらでもあるわけです。
もちろんｙの値は小数でも分数でもかまいません。
たとえば２つの解 (1, 0), (1, 1) を考えたら、その間にも無数の解があるわけです。
それらをグラフの座標として点を打っていきましょう。
無数の点をグラフに描いていくことを想像してみてください。
それらの点と点がつながり、やがて縦の直線になることが分かるでしょう。
こうして、ｘ＝１のグラフは縦の直線として描かれるわけです。
ここまでの話をまとめると、
「ｙはｘの関数」という世界では、ｘ＝１のグラフは描けません。
「ｙとｘの二元一次方程式の解」という世界なら、ｘ＝１のグラフを描けます。
ということです。
関数のグラフが分からない！
というお子様の感覚は、実は正解なのでした。
暗黙のルールをあぶり出そう！
これまでの話を整理して、数学のセンスみたいなもの引き出しましょう。
あらためて最初の問題を振り返ってみます。
ｘ＝１のグラフを描け。
（回答欄はｘ軸とｙ軸の描かれた方眼用紙）
ここで、
ｘ＝１のグラフを描け。
という１行だけに着目してしまうと、次のようなグラフを描いてしまうでしょう。
ｙ軸を使っていないため、これは間違いとして採点されます。
回答欄はｘ軸とｙ軸の両方がある方眼紙です。
つまり、この問題には
変数ｘと変数ｙを同時に満たすことを前提として
というルールが暗黙のうちに設定されている、と見なすべきです。
そして「関数」とは言われていません。
そもそも「ｙはｘの関数」と解釈したらグラフが描けないわけです。
だから、
$x, y$ の二元一次方程式 $x+0y=1$ の解をグラフに描きましょう。
という解釈をしてグラフを描き、次のようになったのでした。
ここで次の２行は同じです。
$x, y$ の二元一次方程式 $x+0y=1$ の解をグラフに描きましょう。
$x, y$ の二元一次方程式 $x=1$ をグラフに描きましょう。
この２行を見比べると、つぎの暗黙のルールが言えるでしょう。
条件の指定がない変数には、どんな数をあてはめても良い。
いかがでしょうか？
考え方をまとめます。
ｘ軸とｙ軸の２つの軸がある世界においては、変数ｘの値に対する変数ｙの値も、常にセットで考えます。
その上で、変数ｘに対してはｘ＝１と指定されていますが、変数ｙに対しては何も指定されてません。
これを「変数ｙの係数が０である」と解釈したので、
「ｙの値は何でもよい。」
「ｙは全ての実数をあてはめてＯＫ！」
という考えになりました。
これを短く言えば、
ｙについて条件の指定が書かれていないので、ｙの値は何でもよい！
と見なせるわけです。すなわち、
x-y 平面のグラフにおいて、
「$x=1$」は「$x=1$ かつ $y=何でもOK$」と同じ
と解釈しましょう。
そうすれば次のように、いくらでも解を書き出せます。
$ \dots, (1, -5), (1, -4), (1, -3), (1, -2), (1, -1), (1, 0), (1, 1), (1, 2), (1, 3), (1, 4), (1, 5), \dots$
あとは上で見たように、これらをグラフにしていけば、やがて縦一直線のグラフになります。
このように
数学では条件の指定がない変数には、どんな数をあてはめてもよい
と解釈します。
これが、暗黙のルールみたいなものです。
話が飛躍しているでしょうか？
いえ、そんなことはありません。
ちゃんと別の説明もできます。
高校１年生の「集合と命題」でも表現できます。
命題の単元では「反例が見つからなければ真（正しい）」を学びますが、これを使います。
集合で表すと { $x, y | x=1, y \in R $ } です。
この集合において、
$y=5$ としても、$x=1$ は成り立つ（ $x=1$ が成り立たなくなる場合が見当たらない）。
$y=-100$ としても、$x=1$ は成り立つ（ $x=1$ が成り立たなくなる場合が見当たらない）。
・・・
つまり、ｙはどんな実数でもＯＫ！
こんなふうに考えるわけです。
逆に、中学生までの間に「方程式のグラフ」を十分に経験しておかなければ、集合を実数まで拡張することが難しいでしょう。
まとめ
- グラフの軸の本数（変数の数）を確認する
- ｘ軸とｙ軸を使うx-y平面のグラフでは、常にｘとｙを同時に考える（座標で考える）
- x-y平面のグラフにおいて、ｘの条件が指定されていない時は「ｘはどんな数でも良い」と考える
- x-y平面のグラフにおいて、ｙの条件が指定されていない時は「ｙはどんな数でも良い」と考える
- ｘ軸とｙ軸とｚ軸を使う立体のグラフでは、常にｘとｙとｚを同時に考える（座標で考える）
- 以下、文字を増やしても同様・・・
以上から
- 軸が１つだけ（ｘ軸だけ）の世界では、ｘ＝１は数直線上の１点になる
- 軸が２つ（ｘ軸とｙ軸）の世界では、ｘ＝１は平面上の直線になる（ｘ＝１、ｙ＝全ての数）
- 軸が３つ（ｘ軸とｙ軸とｚ軸）の世界では、ｘ＝１は立体空間の中の平面になる（ｘ＝１、ｙ＝全ての数、ｚ＝全ての数）
教科書には全て書くべき？
今回は中学２年生がグラフの読み書きでお悩み、という件で考えてきました。
悩む根本的な理由は「教科書が読みにくいから」だろうと思います。
なぜ読みにくいかというと、上で見て来たように、数学には独特の読み方や解釈があり、それがなかなか掴めないからです。
タイトルや回答形式まで気にしながら式を読まなければならないのは辛すぎますよね。
「ｘ＝１のグラフを描け」
とは
「x-y 平面において $x+0y=1$ のグラフを描け」
という意味でした。
「変数ｙも同時に考えなさい」
という大前提が隠れていたのでした。
だったら、最初からそうに書けばいいじゃん！
などと文句の１つでも言ってやりたくなるでしょう。
５教科の中で最も行間を読まなければならないのが数学かもしれません。
学校では先生が、この行間を説明しながら授業を進めます。
ちゃんと行間を説明できる先生が、分かりやすい先生、ということになるでしょう。
数学は、式によって簡潔かつ厳密にものごとを表現できる、というのが最大の特徴です。
数式の意味を日本語で説明すると長くなったり、ときに説明が不可能だったりします。
そういうメリットがある反面、読み方の訓練が必要です。
これはプログラミング言語でも同じですね。
そして数学の記述も完ぺきではありません。
例えば、よく言われているのが、カンマ記号を「かつ」と読むべきか「または」と読むべきか論争です。
「かつ」と「または」は論理的に逆の意味ですが、その相反する意味が１つの文字に与えられているのですから、ややこしいです。
例えば、
二次方程式 $ x^2=1 $ の解は $ x=1,-1 $ ですが、この時のカンマは「または」です。
一方、
連立方程式 $ 2x+y=7, 5x-y=14$ の解は $(3, 1)$ ですが、これらのカンマはどれも「かつ」です。
このように場面によってカンマを読み分けるよう、知らないうちに訓練されているわけです。
同じカンマという文字に、２つの意味、しかも真逆の意味があるので、言語のつくりとしては欠陥（仕様バグ）と言えます。
ですから教科書には、その読み方について注意書きを載せるべきだと塾長は思います。
さて、現代は不登校が普通になってきました。
それどころか年齢に関係なく、独学で何かを学んだり、あるいは学び直したりすることが頻繁になっています。
超高齢社会で人生が長くなり「リラ―ン」の重要性が高まっていますから、なおさらでしょう。
その中で、中学校や高校の数学を独学する人も増えていくと思います。
そこには行間を説明してくれる先生はいません。
このような時代において、教科書には、もっと行間の説明を分かりやすく載せておく必要があるのかもしれませんね。
